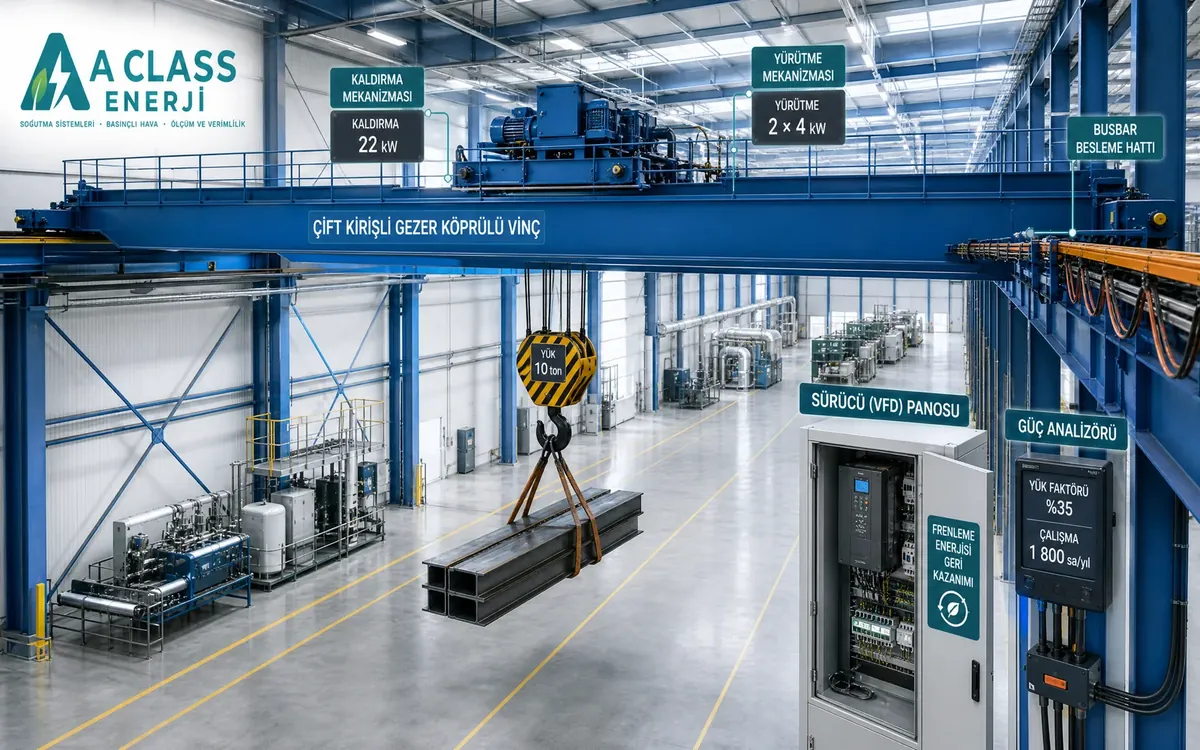

Vinç Ölçümü ve Motor Verim Analizi
Vinç ve kaldırma sistemleri endüstride önemli enerji tüketicileridir. Motor verimsizlikleri, frenleme kayıpları ve düşük kapasite kullanımı enerji israfına neden olur. A Class Enerji, motor verim analizi, rejeneratif frenleme potansiyeli ve çalışma döngüsü optimizasyonu ile vinç sistemlerinizin enerji performansını değerlendirir.
Neler Ölçülür?
- Kaldırma, yürüyüş ve köprü motorlarının verim analizi
- Çalışma döngüsü (duty cycle) profili ve yük faktörü
- Frenleme sırasındaki enerji kayıpları
- Motor akım, gerilim ve güç ölçümleri
- Yük kapasitesi kullanım oranı analizi
- Boşta çalışma süreleri ve bekleme modunda enerji tüketimi
Tasarruf Fırsatları
- Rejeneratif frenleme sistemi kurulumu
- Değişken frekanslı sürücü (VSD) uygulaması
- Yüksek verimli motor değişimi (IE3/IE4)
- Çalışma döngüsü optimizasyonu ve rota planlaması
- Otomatik kapanma (auto-shutdown) sistemleri
- Enerji depolama sistemleri ile pik yük yönetimi
Ölçüm Yöntemleri
- Güç analizörü ile motor elektrik tüketimi ölçümü
- Veri kaydedici (datalogger) ile çalışma profili izleme
- Yük hücresi ile kaldırılan yük ağırlık ölçümü
- Termal kamera ile motor ve fren sıcaklık analizi
Teslimatlar
- Her vinç için mevcut enerji tüketimi ve tasarruf potansiyeli raporu
- Rejeneratif frenleme ve VSD yatırımı için geri ödeme analizi
- Motor değişimi önerileri ve verimlilik karşılaştırması
- Bakım ve işletme talimatları
- Kontrol listeleri ve uygulama öncelikleri
Vinc Etudunde Ölçüm Yöntemleri
Vinc ve kaldirma sistemlerinin enerji performansini belirlemek için sahada uygulanan ölçüm teknikleri
Guc Analizi
Guc analizoru ile kaldirma, yurume ve kopru motorlarinin ayri ayri guc tuketimleri ölçülür. Motor yükleme oranları, guc faktoru ve harmonik bilesenleri belirlenir. Enerji etüdü raporunda her motorun verimlilik durumu detaylı olarak sunulur.
Yükleme Profili
Veri kaydediciler ile çalışma dongusu sureklii olarak izlenir. Kaldirma, indirme, yatay hareket ve bosta bekleme sureleri ile yükleme oranları (ED%) belirlenir. Gerçek kullanım profili, enerji izleme sistemi ile sürekli takip edilebilir.
Rejeneratif Enerji
Yük indirme ve frenleme sirasinda motorlarin jenerator olarak urettigi enerji ölçülür. Mevcut sistemde bu enerjinin isinma olarak harcandigi veya geri kazanildigi belirlenir. Rejeneratif frenleme ile geri kazanim potansiyeli hesaplanir.
Motor Durumu
Motor verimlilik sinifi (IE1, IE2, IE3) belirlenir ve yenileme analizi yapılır. Termal kamera goruntuleme ve motor akımı analizi ile mekanik ve elektriksel durum değerlendirilir. Elektrik motorlari etütleri ile entegre calisilir.
Performans Metrikleri
Vinc sistemlerinin enerji verimliligini değerlendirmek için kullanılan temel gostergeler
Motor Verimlilik Sinifi
Mevcut motorlarin IE1 sinifindani IE3 veya IE4 sinifina gecis potansiyeli değerlendirilir. Yüksek verimli motorlar %3–7 daha az enerji tuketir. Motor etütleri kapsaminda tüm motorlar siniflandirilir ve değişim önceliklendirmesi yapılır.
Çalışma Dongusu (ED%)
Gorev oranı (ED%), vincin belirli bir zaman diliminde aktif çalışma yuzdesini gösterir. Tipik endustriyel vincler ED %25–60 araliginda çalışır. Dusuk ED%, motorlarin bosta çalışma surelerinin yüksek oldugunu ve otomatik kapanma sistemiyle tasarruf saglanabilecegini gösterir.
Rejeneratif Enerji Potansiyeli
Yük indirme ve frenleme sirasinda aciga cikan enerji, toplam tuketimin %15-25’ini olusturabilir. Rejeneratif surucu ile bu enerji sebekeye geri verilebilir veya ortak DC bara üzerinden diger motorlara aktarilabilir. VSD/VFD rehberimiz detaylı bilgi sunar.
Tasarruf Firsatlari
Vinc sistemlerinde uygulanabilecek enerji verimliliği iyileştirmeleri ve beklenen kazanimlar
Rejeneratif Frenleme: %15–25 Geri Kazanim
Fren direnci yerine rejeneratif surucu kullanılarak frenleme enerjisi elektrik enerjisine donusturulur. Özellikle sik yük indirme-kaldirma cevrimi olan tesislerde yatirim geri donusu hizlidir. Enerji, ortak DC bara ile diger motorlara aktarilabilir veya sebekeye geri verilebilir.
VSD Uygulamasi: %15–25 Tasarruf
Değişken frekansli suruculer ile yumusak kalkis, hassas hız kontrolü ve tasarruf sağlanır. Mekanik soklar azalır ve motor ömrü uzar. Enerji yoneticiligi hizmetimiz kapsaminda VSD yatirim analizi ve geri ödeme hesaplamalari yapılır.
Yüksek Verimli Motor Değişimi
IE1 sinifi motorlarin IE3 veya IE4 sinifi motorlarla değiştirilmesi %3–7 tasarruf sağlar. Motor değişimi, trafo etütleri ve guc kalitesi analizi ile birlikte değerlendirildiğinde elektrik altyapısı butunsel olarak optimize edilir.
Çalışma Dongusu Optimizasyonu
Otomatik kapanma (standby) sistemleri, rota planlaması ve operator egitimi ile bosta çalışma kayıpları azaltilir. TEP hesaplama aracı ile yapılan iyilestirmelerin toplam enerji yogunluguna etkisi hesaplanabilir.
Ölçüm Sürecimiz
Sahada uyguladığımız 4 adımlı standart ölçüm yaklaşımı:
Ön İnceleme ve Kapsam Belirleme
Tesisinizdeki sistemin teknik özelliklerini, çalışma koşullarını ve mevcut işletim verilerini topluyoruz. Ölçüm noktalarını ve gerekli cihazları belirliyoruz. Bu adım genellikle 1 günde tamamlanır.
Sahada Kalibrasyonlu Ölçüm
Kalibrasyon sertifikalı, akredite cihazlarla sahada veri topluyoruz. Üretim koşullarını etkilemeden gerçek işletim profilini yakalıyoruz. Ölçüm süresi sistem büyüklüğüne göre 1–5 gün arasında değişir.
Veri Analizi ve Hesaplama
Toplanan verileri profesyonel analiz yazılımları ile değerlendiriyoruz. Verim, kayıp ve tasarruf potansiyellerini standartlara göre hesaplıyoruz. Sonuçları benchmark değerleriyle karşılaştırıyoruz.
Raporlama ve Yatırım Önerileri
Detaylı bulgularınızı, geri ödeme süreleri (ROI) ile birlikte uygulanabilir öneriler halinde sunuyoruz. Her öneri için yatırım maliyeti, yıllık tasarruf ve geri ödeme süresi belirtiyoruz.
Kullandığımız Ölçüm Cihazları
Sahada kalibrasyon sertifikalı, akredite cihazlarla çalışıyoruz:
📐 Güç Analizörü
Kaldırma ve yürüyüş motorlarının enerji tüketimini ölçer
📐 Veri Logger
Çalışma çevrimi ve boşta bekleme sürelerini kayıt eder
📐 Yük Hücresi
Kaldırılan yük profilini belirler
📐 Vibrasyon Sensörü
Mekanik durum izlemesi yapar
Tüm ölçüm cihazlarımız TÜRKAK akredite kalibrasyon laboratuvarlarında düzenli kalibre edilmektedir.
Vinç Sistemi Etüdü Hakkında Sıkça Sorulan Sorular
Hangi Sektörlerde Hizmet Veriyoruz
Bu ölçüm hizmetinden en çok faydalanan sektörler:
Uyguladığımız Standartlar ve Metodoloji
Etüt çalışmalarımız ulusal ve uluslararası standartlara dayanır
EN 16247 — Enerji Etütleri
Etüt süreci, kapsam ve raporlama EN 16247-1 (genel), EN 16247-2 (binalar) ve EN 16247-3 (prosesler) metodolojisine uygun yürütülür.
ISO 50001 — Enerji Yönetimi
Bulgular, sürekli iyileştirme için ISO 50001 enerji yönetim sistemi (EnYS) çerçevesine entegre edilebilecek şekilde raporlanır.
FEM / ISO 4301 — Vinçler
Vinç tahrik sistemleri ve enerji geri kazanım potansiyeli FEM ve ISO 4301 sınıflandırması ile birlikte değerlendirilir.
5627 Sayılı Kanun
Çalışmalarımız 5627 sayılı Enerji Verimliliği Kanunu ve ilgili Yönetmelik gereklilikleriyle uyumlu olarak gerçekleştirilir. Kanun yükümlülükleri →
Vinç etüdü için teklif alın
Motor verimliliği, frenleme kayıpları ve çalışma döngüsünü birlikte analiz edelim; vinç sisteminizin tasarruf potansiyelini ortaya koyalım.
