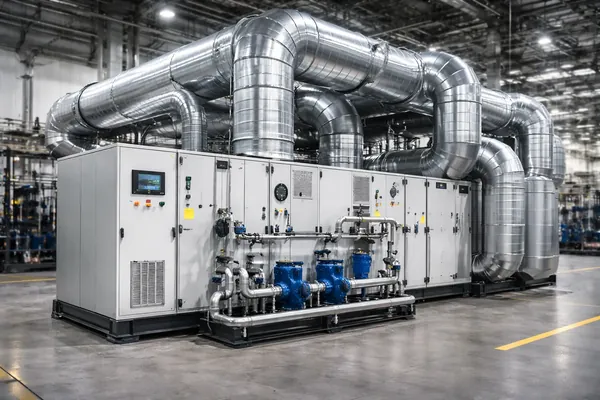

İklimlendirme Ölçümü ve HVAC Performans Analizi
HVAC sistemleri konfor ve proses kalitesinin temelidir. Debi, sıcaklık, nem ve fan/pompa güç tüketimleri ölçülerek mevcut işletim stratejisi değerlendirilir.
İnceleme Başlıkları
- Debi, sıcaklık, nem ve fan/pompa güç tüketimleri
- Isı geri kazanım ünitelerinin verimi
- Taze hava oranları ve iç hava kalitesi
- Setpoint, zamanlama ve çalışma saatleri
Öne Çıkan Tasarruf Fırsatları
- VAV/FCU optimizasyonu
- Isı geri kazanım cihazlarının iyileştirilmesi
- Serbest soğutma
- Değişken devirli sürücüler
- Akıllı zamanlama ve kontrol stratejileri
Ölçüm Yöntemleri
HVAC Ölçümleri
- Kanal hava debisi ve hız ölçümü
- Giriş/çıkış sıcaklık ve nem profili
- Fan ve pompa güç tüketimi
- Filtre basınç düşüşü kontrolü
- VAV/CAV damper pozisyon analizi
- Dış hava oranı (taze hava) ölçümü
Sistem Optimizasyonu
- Set noktası ve dead-band analizi
- Ekonomizer (serbest soğutma) potansiyeli
- Fan/pompa hız kontrolü (VSD) değerlendirmesi
- Eşzamanlı ısıtma-soğutma tespiti
- Çalışma programı ve zamanlama optimizasyonu
- Isı geri kazanım ünitesi performansı
Teslimatlar
- Enerji kullanımını düşüren aksiyon planı
- Ölçüm sonuçları ve kontrol stratejileri
- Önceliklendirilmiş uygulama listesi
HVAC (Isıtma-Soğutma-Havalandırma) Etüdünde Ölçüm Yöntemleri
İklimlendirme sistemlerinin performansını belirleyen kapsamlı saha ölçümleri
Hava Debisi Ölçümü
Kanal içi anemometre ile hava debisi ölçülür. Besleme, dönüş ve taze hava kanallarında ayrı ayrı debi tespiti yapılır. Tasarım değerleriyle karşılaştırılarak sapma analizi gerçekleştirilir.
Sıcaklık/Nem Profili
Ortam koşulları ve konfor parametreleri çok noktalı ölçümlerle haritalanır. İç ve dış ortam sıcaklık-nem değerleri eş zamanlı kaydedilerek sistem tepkisi değerlendirilir.
Enerji Tüketim Analizi
Rooftop, split ve VRV sistem güç ölçümü yapılır. Fan, kompresör ve yardımcı ekipman tüketimleri ayrı ayrı belirlenir. Enerji izleme sistemi ile sürekli takip önerilir.
Filtre ve Kanal Analizi
Basınç düşümü ve kaçak tespiti yapılır. Kirli filtreler fan enerji tüketimini %10–15 artırabilir. Kanal sızıntıları soğutma/ısıtma kapasitesini düşürür ve enerji israfına neden olur.
Performans Metrikleri
HVAC sistemlerinin verimliliğini değerlendirmek için kullanılan referans değerler
Taze Hava Oranı
Kişi başına 25–30 m³/h
EN 16798-1 (Kategori II) referanslı tipik değer; ASHRAE 62.1'de kişi ve alan bazlı ayrı hesap yapılır. Fazlası enerji israfı, azı iç hava kalitesi sorunu yaratır.
Filtre Basınç Düşüşü
Maks. 250 Pa (kirli)
Filtre basınç düşüşü bu değeri aştığında filtre değişimi gereklidir. Kirli filtreler fan enerji tüketimini önemli ölçüde artırır.
Kanal Sızıntı Oranı
< %5 hedef
Toplam hava debisinin yüzdesi olarak kanal sızıntı oranı. Kötü montajlı kanallarda %20–30’a ulaşabilir.
Fan Spesifik Güç
1,5 – 2,5 W/(l/s)
Fan motoru gücünün hava debisine oranı. Düşük değer daha verimli sistemi gösterir.
Isı Geri Kazanım Verimi
> %60
Egzoz havasındaki ısının taze havaya aktarılma oranı. Modern plakalı eşanjörlerde %70–80’e ulaşır.
Referans Standart
ASHRAE 90.1 / EN 16798
HVAC enerji verimliliği ve iç ortam kalitesi için uluslararası referans standartları.
Tasarruf Fırsatları
İklimlendirme etüdü sonrasında en sık uygulanan iyileştirme fırsatları
Taze Hava Optimizasyonu
%10–20 tasarruf. Taze hava oranlarının gerçek ihtiyaca göre ayarlanması ve CO₂ tabanlı kontrol uygulaması ile gereksiz dış hava ısıtma/soğutma yükü azaltılır.
VSD Fan/Pompa Uygulaması
%15–30 tasarruf. Değişken devirli sürücüler ile fan ve pompa hızı ihtiyaca göre ayarlanır. Küp kanununa göre %20 debi düşüşü %50 güç tasarrufu sağlar. Pompa etüdü ile birlikte değerlendirilir.
Eşzamanlı Isıtma-Soğutma Giderme
%5–15 tasarruf. Aynı anda ısıtma ve soğutma yapan zonların tespiti ve kontrol stratejisinin düzeltilmesi ile israf önlenir.
Isı Geri Kazanımı
%10–25 tasarruf. Egzoz havasındaki ısının taze havaya aktarılması ile ısıtma/soğutma yükü azaltılır. Plakalı, döner veya ısıl borulu tip eşanjörler kullanılır. Eşanjör etüdü ile detaylandırılır.
Zamanlama ve Kontrol
%5–15 tasarruf. Çalışma programı, gece geri çekme (setback) ve tatil modu uygulamaları ile gereksiz çalışma saatleri azaltılır. Chiller etüdü ile soğutma tarafı birlikte optimize edilir.
Ölçüm Sürecimiz
Sahada uyguladığımız 4 adımlı standart ölçüm yaklaşımı:
Ön İnceleme ve Kapsam Belirleme
Tesisinizdeki sistemin teknik özelliklerini, çalışma koşullarını ve mevcut işletim verilerini topluyoruz. Ölçüm noktalarını ve gerekli cihazları belirliyoruz. Bu adım genellikle 1 günde tamamlanır.
Sahada Kalibrasyonlu Ölçüm
Geçerli kalibrasyon sertifikalı cihazlarla sahada veri topluyoruz. Üretim koşullarını etkilemeden gerçek işletim profilini yakalıyoruz. Ölçüm süresi sistem büyüklüğüne göre 1–5 gün arasında değişir.
Veri Analizi ve Hesaplama
Toplanan verileri profesyonel analiz yazılımları ile değerlendiriyoruz. Verim, kayıp ve tasarruf potansiyellerini standartlara göre hesaplıyoruz. Sonuçları benchmark değerleriyle karşılaştırıyoruz.
Raporlama ve Yatırım Önerileri
Detaylı bulgularınızı, geri ödeme süreleri (ROI) ile birlikte uygulanabilir öneriler halinde sunuyoruz. Her öneri için yatırım maliyeti, yıllık tasarruf ve geri ödeme süresi belirtiyoruz.
Kullandığımız Ölçüm Cihazları
Sahada geçerli kalibrasyon sertifikalı cihazlarla çalışıyoruz:
📐 Anemometre
Hava kanal hızını ve debisini ölçer
📐 Sıcaklık-Nem Veri Logger
İç/dış ortam koşullarını kayıt eder
📐 Güç Analizörü
Fan ve kompresör elektrik tüketimini ölçer
📐 CO₂ Sensörü
Taze hava ihtiyacını belirler
📐 Manometre
Filtre basınç düşümlerini ölçer
Tüm ölçüm cihazlarımız TÜRKAK akredite kalibrasyon laboratuvarlarında düzenli kalibre edilmektedir.
İklimlendirme (HVAC) Etüdü Hakkında Sıkça Sorulan Sorular
Hangi Sektörlerde Hizmet Veriyoruz
Bu ölçüm hizmetinden en çok faydalanan sektörler:
Uyguladığımız Standartlar ve Metodoloji
Etüt çalışmalarımız ulusal ve uluslararası standartlara dayanır
EN 16247 — Enerji Etütleri
Etüt süreci, kapsam ve raporlama EN 16247-1 (genel), EN 16247-2 (binalar) ve EN 16247-3 (prosesler) metodolojisine uygun yürütülür.
ISO 50001 — Enerji Yönetimi
Bulgular, sürekli iyileştirme için ISO 50001 enerji yönetim sistemi (EnYS) çerçevesine entegre edilebilecek şekilde raporlanır.
EN 16798 — Bina HVAC
İklimlendirme sistemlerinin enerji performansı EN 16798 (havalandırma) ve EN ISO 52000 serisi kapsamında değerlendirilir.
5627 Sayılı Kanun
Çalışmalarımız 5627 sayılı Enerji Verimliliği Kanunu ve ilgili Yönetmelik gereklilikleriyle uyumlu olarak gerçekleştirilir. Kanun yükümlülükleri →
