Buhar Kapanı (Steam Trap) Etüdü
Buhar hattınızdaki kapanların ultrasonik ölçüm ile durumunu tespit ediyoruz. Tipik tesislerde her yıl %15-25 arıza oranı yaşanır ve fark edilmeden yıllık 10.000-50.000 € buhar kaybına yol açar. MIYAWAKI Dr. Trap profesyonel ölçüm cihazıyla her kapanı 2-10 saniyede analiz ediyor, detaylı rapor sunuyoruz.
Buhar Kapanlarında 4 Ana Arıza Tipi
Ultrasonik ölçüm cihazımız her arıza tipini farklı vibrasyon ve sıcaklık imzasıyla tespit eder
🔴 Leak (Buhar Kaçağı)
Kapan içindeki çalışan parçalarda meydana gelen aşınma sebebiyle canlı buharın kısmen veya tamamen kaçırılması. 3 alt seviye:
- Blow (Tam açık): 15-30 kg/h kayıp — yılda binlerce € maliyet
- Medium (Orta): ~5 kg/h kayıp — ~2.700 €/yıl
- Small (Küçük): ~2 kg/h kayıp — ~750 €/yıl
Yan etki: Kondens dönüş hatlarında basınç artışı, diğer kapanların tahliyesini zorlaştırma.
🟡 T-Low (Düşük Sıcaklık)
Kapan girişindeki sıcaklık, çalıştığı basınçtaki doymuş buhar sıcaklığının çok altında. Çoğunlukla şu durumlarda görülür:
- Kapan kapasitesinin küçük seçilmesi
- Orifis kısmen tıkanmış (pislik birikimi)
- Fark basıncının bilinenden daha düşük olması
Yan etki: Ekipmanda kondens birikimi, ısıtma veriminin düşmesi.
🔵 Plugged (Tıkalı / Bloke)
Mekanizma arızası veya pislik nedeniyle kapanın tamamen kapalı kalması. Giriş sıcaklığı 40°C altına düşer — manuel kontrolde bile fark edilir.
Yan etki: Kondens hiç tahliye edilemez, ekipman içinde birikir. Isıtma yapılamaz, korozyon hızlanır, koç darbesi (water hammer) riski oluşur.
⚪ OOS (Out Of Service)
Üretim hattı veya proses kapalı durumda — kapan ölçüm anında aktif çalışmıyor. Arıza değildir, sadece o anki ölçüm yapılamaz, sonraki denetimde tekrar değerlendirilir.
Ölçüm Yöntemimiz

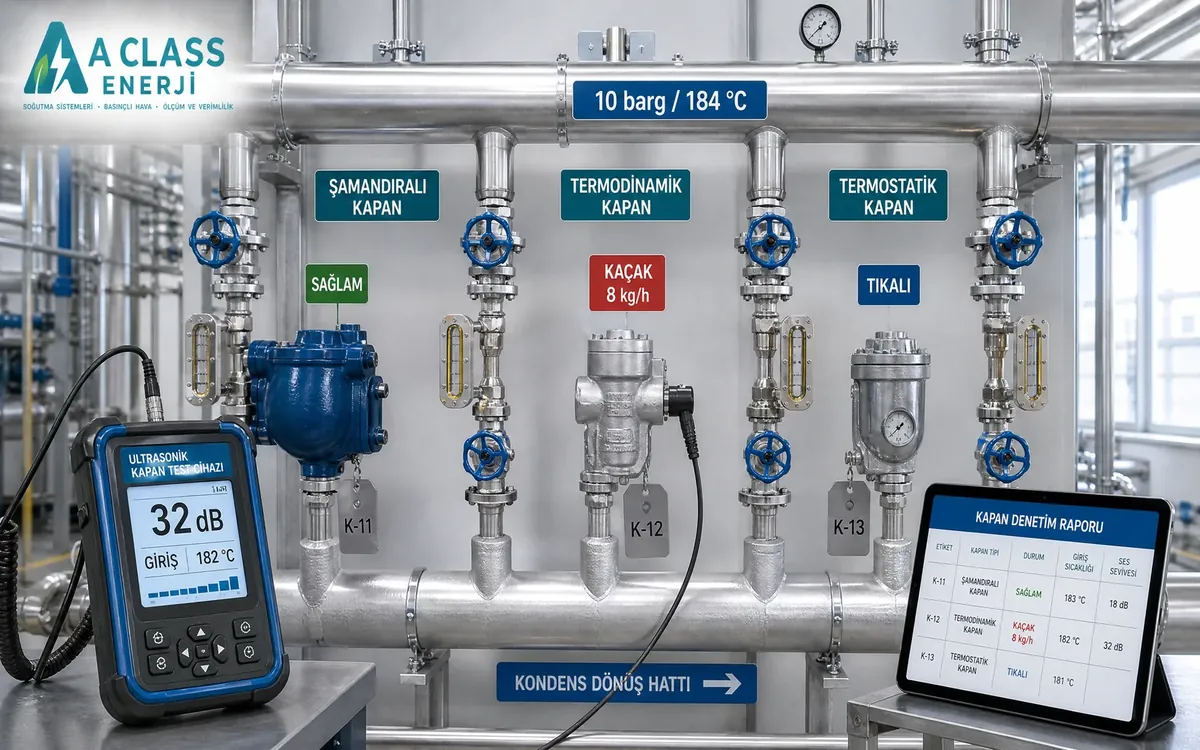

MIYAWAKI Dr. Trap profesyonel ultrasonik buhar kapanı analiz cihazı ile saha ölçümü
📊 Ultrasonik + Sıcaklık
Cihaz, kapanın yarattığı ultrasonik vibrasyonu (10-40 kHz aralığında) ve giriş yüzey sıcaklığını eş zamanlı ölçer. Bu iki veriyi birleştirerek arıza tipini otomatik tespit eder.
⚡ Hızlı Tarama
Her kapan başı 2-10 saniye ölçüm. 50-100 kapanlı bir tesis tek günde taranır. Üretimi durdurmadan, hat kapatmadan yapılır.
📑 Detaylı Rapor
Her kapan için: tip, marka, basınç, sıcaklık, arıza durumu, buhar kaybı (kg/h ve €/yıl), CO₂ emisyonu. Excel'e aktarılabilir tablo + grafik analizleri.
🛠️ Süreç Adımları
- Etiketleme: Her kapana benzersiz numara ve etiket konur
- Envanter: Lokasyon, tip, marka, basınç, boyut bilgileri kaydedilir
- Saha Ölçümü: Ultrasonik cihaz ile her kapan vibrasyon + sıcaklık ölçümü
- Yazılım Analizi: Verilerin SurveyPro yazılımında işlenmesi, arıza tespiti
- Raporlama: Kayıp kg/h, €/yıl, CO₂ emisyonu, kapan başı detay tablo
- Öneri: Önceliklendirilmiş onarım/değişim planı, periyodik denetim takvimi
📈 Sektör Verisi (Örnek 51 Kapanlı Tesis)
| Metrik | Değer |
|---|---|
| Ölçülen kapan | 51 |
| Arızalı kapan | 8 (%15) |
| Yıllık buhar kaybı | 486.360 kg |
| Yıllık maliyet | 19.455 € |
| CO₂ emisyonu | 105.120 kg/yıl |
Varsayım: 3.600 sa/yıl (300 gün × 12 saat), 40 €/ton buhar maliyeti
Buhar Kapanı Tipleri
Endüstride yaygın kullanılan kapan tipleri ve özellikleri
🔵 Float (Şamandıralı)
En yaygın tip — pazarın yaklaşık %70-75'i. Kondens biriktiğinde şamandıra yükselir ve tahliye vanasını açar. Sürekli ve değişken yüklerde güvenilir. Eşanjör, serpantin, kollektör altı kondens cebi için tercih edilir.
⚫ Disc (Termodinamik)
Pazarın %15-20'si. Buhar/kondens basınç farkı ile çalışan basit ve dayanıklı tip. Yüksek basınç hatlarında ve dış mekan uygulamalarında tercih edilir. Kompakt, donmaya dayanıklı.
🟢 T-Ctrl (Termostatik)
Pazarın %5-10'u. Kondens sıcaklığını izleyerek tahliye yapar. Düşük debili ve kondens dönüş optimizasyonu önemli olan hatlarda tercih edilir. Üst kollektör, tracing hatları için ideal.
🟤 Bucket (Kovalı)
Eski ama dayanıklı tasarım. Mekanik şamandıra-kova sistemi. Düşük-orta basınç buhar hatları için. Yeni tesislerde Float ve Disc tipi tercih edilir.
⚪ Diaphragm (Diyaframlı)
Kompakt, küçük boyutlu uygulamalar için. Düşük-orta basınç hatları. UHT filtre altı, küçük ısıtma sistemleri için tercih edilir.
📊 Marka Dağılımı (Tipik)
Endüstride yaygın markalar: TLV, SARCO (Spirax), ARI, MIYAWAKI, AYVAZ. Her marka farklı tipte uzmanlaşır. Etüdümüz marka ve tipten bağımsız tüm kapanları analiz eder.
📅 Neden Yılda 2 Kez Denetim?
Buhar kapanları her yıl %15-25 arıza geliştirir. 6 ay sonra arızalı kapan sayısı %7-12'ye ulaşır — bu noktada tespit edilmezse yıllık binlerce € kayıp birikmeye başlar.
Önerimiz: İlkbahar + Sonbahar şeklinde 2 denetim. Üretim dışı dönemlerde planlama yapılır, hat kapatmaya gerek olmaz.
💰 Ekonomik Etki
- Direkt: Buhar kaybı azalması (~19.000 €/yıl tipik tesis)
- Dolaylı: Ekipman ısıl verim artışı (%3-8)
- Bakım: Korozyon azalması, ekipman ömrü uzaması
- Güvenlik: Koç darbesi (water hammer) riski azalması
- Çevre: CO₂ emisyon azaltımı (~105.000 kg/yıl)
- Kalite: Kondens kaynaklı ürün kalite sorunlarının önlenmesi
Hızlı Tahmini Hesaplama
Tesisinizdeki kapan sayısı ve arıza oranı tahmini ile yıllık kayıp hesaplayın
💨 Buhar Kapanı Kayıp Hesaplayıcı
Buhar kapanı sayısı, tahmini arıza oranı ve buhar maliyetinizi girerek yıllık kayıp ve denetim ROI'sini öğrenin. Ücretsiz, 30 saniye, kayıt gerekmez.
Hesaplayıcıyı Aç →A Class Enerji Etüt Süreci
İlk teklif talebinden raporlamaya 5 aşamalı standart süreç
Ön Görüşme
Tesisinizin buhar sistemi büyüklüğü, kapan sayısı tahmini ve çalışma saatleri hakkında telefon/e-posta görüşmesi. 24 saatte teklif.
Sahada Envanter
Sertifikalı ekibimiz tesise gelir, her kapan için lokasyon, marka, tip, basınç bilgilerini kaydeder, etiketleme yapar. 1-2 gün.
Ultrasonik Ölçüm
MIYAWAKI Dr. Trap profesyonel cihaz ile her kapanın vibrasyon ve sıcaklık ölçümü. Tüm kapanlar tek günde tamamlanır.
Analiz + Rapor
SurveyPro yazılımıyla veri analizi, arıza tipi sınıflaması, kayıp hesabı. PDF rapor + Excel tablo. 3-5 iş günü.
Sunum + Plan
Sonuçların yerinde sunumu, önceliklendirilmiş onarım planı, periyodik denetim takvimi önerisi. Sonraki adımlar.
Sıkça Sorulan Sorular
İlgili Hizmet ve Araçlar
🔥 Kazan Etüdü
Buhar üretim verimi, baca gazı analizi, blöf yönetimi. Buhar kapanı etüdüyle birlikte yapıldığında %15-20 toplam yakıt tasarrufu.
Detayları Gör →🔥 Tesisat İzolasyon
Buhar borularında izolasyon kayıpları analizi. İzolasyon iyileştirmeleri ile %20-30 ek tasarruf.
Detayları Gör →💨 Hesaplayıcı
Buhar kapanı sayısı, arıza oranı ve buhar maliyetinizden yıllık kayıp + denetim ROI'si hesaplayın. Ücretsiz.
Hesaplayıcıya Git →📝 Blog: Arıza Tespiti
4 ana arıza tipi, ultrasonik metodoloji ve gerçek vaka analizi (51 kapanlı tesis, 19.455 €/yıl tespit) detaylı yazımız.
Yazıyı Oku →📝 Blog: Bakım Rehberi
Buhar tuzağı türleri, bakım programı, Napier formülü ve %5-15 tasarruf yolları.
Yazıyı Oku →Uyguladığımız Standartlar ve Metodoloji
Etüt çalışmalarımız ulusal ve uluslararası standartlara dayanır
EN 16247 — Enerji Etütleri
Etüt süreci, kapsam ve raporlama EN 16247-1 (genel), EN 16247-2 (binalar) ve EN 16247-3 (prosesler) metodolojisine uygun yürütülür.
ISO 50001 — Enerji Yönetimi
Bulgular, sürekli iyileştirme için ISO 50001 enerji yönetim sistemi (EnYS) çerçevesine entegre edilebilecek şekilde raporlanır.
EN ISO 6948 — Buhar Kapanları
Buhar kapanı (kondenstop) tipleri ve performans testleri EN ISO 6948 sınıflandırması ve buhar kaybı ölçüm yöntemlerine göre değerlendirilir.
5627 Sayılı Kanun
Çalışmalarımız 5627 sayılı Enerji Verimliliği Kanunu ve ilgili Yönetmelik gereklilikleriyle uyumlu olarak gerçekleştirilir. Kanun yükümlülükleri →
Buhar kapanı kaybınızı tespit edelim
Sahada MIYAWAKI Dr. Trap ultrasonik ölçüm + detaylı PDF rapor + periyodik denetim takvimi önerisi.
