Trafo Ölçümü ve Güç Kalitesi Analizi
Elektrik şebeke kalitesi ve transformatör verimi hattın genel kayıplarını etkiler. Yüklenme oranı, boşta/yük kayıpları, harmonikler ve güç faktörü ölçülür.
İnceleme Başlıkları
- Yüklenme oranı ve talep profili
- Boşta ve yük kayıpları
- Harmonikler ve güç kalitesi
- Güç faktörü ve reaktif güç
- Paralel çalışan trafoların yük dengesi
Öne Çıkan Tasarruf Fırsatları
- Yüksek verimli trafolara geçiş
- Güç kalitesi iyileştirmeleri
- Reaktif güç yönetimi
- Uygun bakım stratejileri ve kapasite optimizasyonu
Teslimatlar
- Kayıp analizi raporu
- Yatırım–tasarruf hesabı
- İşletme ve bakım önerileri
Transformatör Etüdünde Ölçüm Yöntemleri
Güç kalitesi ve transformatör verimliliğini belirlemek için sahada gerçekleştirilen kapsamlı elektriksel ölçümler.

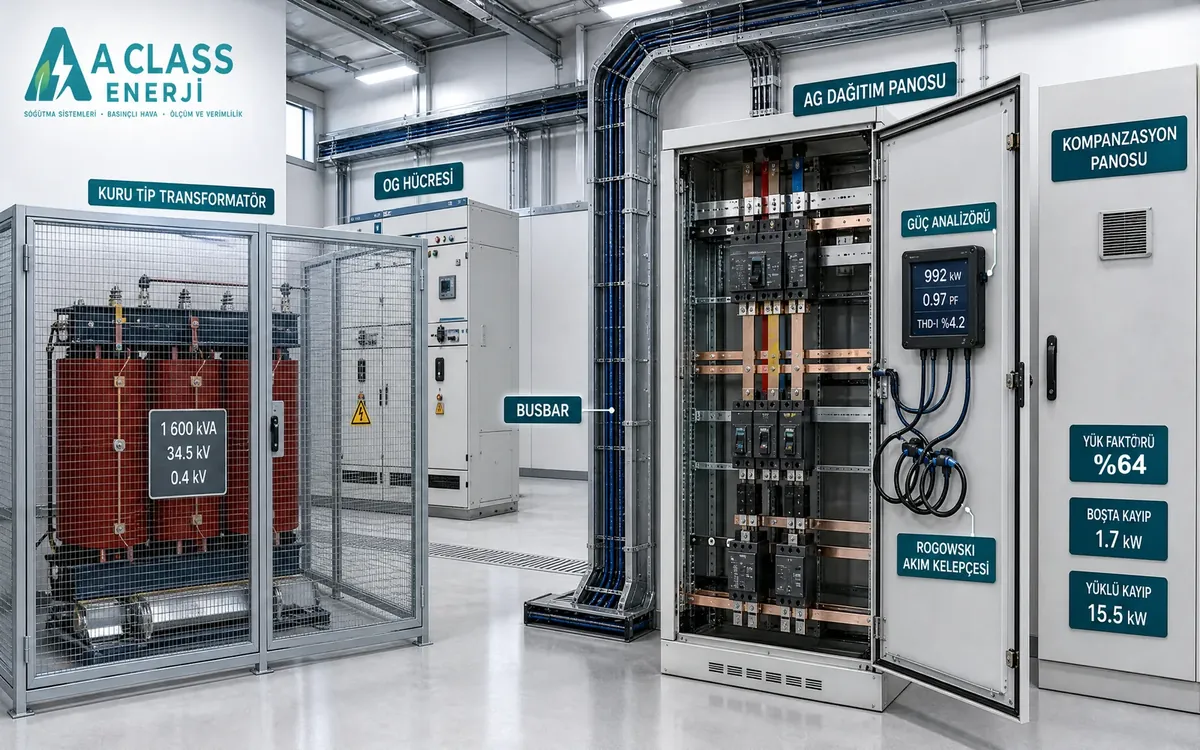

Güç Ölçümü
Güç analizörü ile primer ve sekonder taraftaki aktif güç, reaktif güç ve görünür güç ölçülür. Giriş-çıkış güç farkı ile toplam kayıp hesaplanır. gerilim düşümü Reaktif oranınızı ve gereken kVAr değerini reaktif ceza hesaplama aracı ile hesaplayabilirsiniz.
Harmonik Analizi
Toplam harmonik distorsiyon (THD) ölçümü ve harmonik spektrum analizi yapılır. Harmonik akım kaynakları (değişken hızlı sürücüler, UPS, ark fırınları) tespit edilerek trafo üzerindeki ek kayıp ve ısınma etkileri hesaplanır. IEEE 519 limitleriyle karşılaştırılır.
Yükleme Profili
24 saat/7 gün yük profili kaydedilerek trafonun ortalama ve pik yükleme oranları belirlenir. Mesai, vardiya ve tatil günleri ayrı değerlendirilir. Düşük yüklü dönemlerde
Termal Görüntüleme
Kızılötesi termal kamera ile sıcak nokta (hotspot) tespiti ve bağlantı kontrolü yapılır. Gevşek bağlantılar, aşırı ısınan busbar ve kablo terminalleri görsel olarak tespit edilir. Trafo yağı sıcaklığı ve radyatör performansı da değerlendirilerek soğutma yeterliliği kontrol edilir.
Performans Metrikleri
Transformatör verimliliğini değerlendirmek için kullanılan temel parametreler ve referans değerler.
Demir Kayıpları
%0,2–0,5 (boşta kayıp). Yükten bağımsız olarak 7/24 devam eder. Amorf çekirdek ile %60–70 azaltılabilir.
Bakır Kayıpları
Yük kaybı olup akımın karesiyle orantılı artar. Yükleme oranının %40-75 bandında tutulması en verimli çalışma bölgesidir.
Toplam Verim
%96-99 tipik aralık. Yükleme oranı ve harmonik seviyesine bağlı olarak değişir. Sürekli izleme ile takip edilir.
THD Limiti
%5 (IEEE 519 standardı). trafo kapasitesi düşürülmeli (derating)
Güç Faktörü
>0.95 hedef değer. Düşük güç faktörü
Yükleme Dengesi
Üç faz arasındaki yük dengesizliği %10 altında olmalıdır. Dengesizlik ek kayıplara ve aşırı ısınmaya yol açar.
Tasarruf Fırsatları
Transformatör etüdü sonuçlarına dayanarak uygulanabilecek verimlilik iyileştirme önlemleri.
Yüksek Verimli Trafo
Amorf çekirdekli transformatörler boşta kayıpları %60–70 azaltır. 7/24 çalışan trafolar için 2–4 yıl geri ödeme süresi ile yatırım avantajı sağlar. Enerji etüdü raporunda maliyet-tasarruf analizi sunulur.
Yük Optimizasyonu
Paralel çalışan trafoların yük dağılımı optimize edilerek boşta kayıplar azaltılır. Düşük yüklü dönemlerde bir trafonun devre dışı bırakılması önemli tasarruf sağlar. Motor yükleri ile birlikte değerlendirilir.
Güç Kalitesi İyileştirme
THD seviyesi IEEE 519 limitlerinin altına düşürülür. Reaktif güç kompanzasyonu ile güç faktörü iyileştirilir ve ceza maliyetleri ortadan kalkar. Blog yazılarımızda güç kalitesi konuları detaylı işlenmektedir.
Ölçüm Sürecimiz
Sahada uyguladığımız 4 adımlı standart ölçüm yaklaşımı:
Ön İnceleme ve Kapsam Belirleme
Tesisinizdeki sistemin teknik özelliklerini, çalışma koşullarını ve mevcut işletim verilerini topluyoruz. Ölçüm noktalarını ve gerekli cihazları belirliyoruz. Bu adım genellikle 1 günde tamamlanır.
Sahada Kalibrasyonlu Ölçüm
Geçerli kalibrasyon sertifikalı cihazlarla sahada veri topluyoruz. Üretim koşullarını etkilemeden gerçek işletim profilini yakalıyoruz. Ölçüm süresi sistem büyüklüğüne göre 1–5 gün arasında değişir.
Veri Analizi ve Hesaplama
Toplanan verileri profesyonel analiz yazılımları ile değerlendiriyoruz. Verim, kayıp ve tasarruf potansiyellerini standartlara göre hesaplıyoruz. Sonuçları benchmark değerleriyle karşılaştırıyoruz.
Raporlama ve Yatırım Önerileri
Detaylı bulgularınızı, geri ödeme süreleri (ROI) ile birlikte uygulanabilir öneriler halinde sunuyoruz. Her öneri için yatırım maliyeti, yıllık tasarruf ve geri ödeme süresi belirtiyoruz.
Kullandığımız Ölçüm Cihazları
Sahada geçerli kalibrasyon sertifikalı cihazlarla çalışıyoruz:
📐 Güç Kalitesi Analizörü (Class A)
Harmonik, flicker, çökme/yükselmeleri ölçer
📐 Termal Kamera
Trafo sargı ve bağlantı sıcaklıklarını görüntüler
📐 Yüklenme Veri Logger
Trafonun gün boyu yük profilini kaydeder
📐 Güç Faktörü Ölçer
Reaktif güç ihtiyacını belirler
Tüm ölçüm cihazlarımız TÜRKAK akredite kalibrasyon laboratuvarlarında düzenli kalibre edilmektedir.
Transformatör Etüdü Hakkında Sıkça Sorulan Sorular
Hangi Sektörlerde Hizmet Veriyoruz
Bu ölçüm hizmetinden en çok faydalanan sektörler:
Uyguladığımız Standartlar ve Metodoloji
Etüt çalışmalarımız ulusal ve uluslararası standartlara dayanır
EN 16247 — Enerji Etütleri
Etüt süreci, kapsam ve raporlama EN 16247-1 (genel), EN 16247-2 (binalar) ve EN 16247-3 (prosesler) metodolojisine uygun yürütülür.
ISO 50001 — Enerji Yönetimi
Bulgular, sürekli iyileştirme için ISO 50001 enerji yönetim sistemi (EnYS) çerçevesine entegre edilebilecek şekilde raporlanır.
IEC 60076 / EU 548/2014 — Transformatörler
Transformatör yüksüz ve yüklü kayıpları IEC 60076 ile AB Ekotasarım Yönetmeliği (EU 548/2014) verim sınıflarına göre değerlendirilir.
5627 Sayılı Kanun
Çalışmalarımız 5627 sayılı Enerji Verimliliği Kanunu ve ilgili Yönetmelik gereklilikleriyle uyumlu olarak gerçekleştirilir. Kanun yükümlülükleri →
